导 语
2025年4月1日，中国机械工业仪器仪表集团有限公司在重庆正式揭牌。这家由国机集团与重庆市深化战略合作组建的产业平台，肩负着“打好科技仪器设备国产化攻坚战”和“健全强化仪器仪表重点产业链”的双重使命。作为该集团的核心成员，重庆川仪自动化股份有限公司（简称“川仪股份”）将其在核电、石化等领域积累的高端测量技术，全面向光热发电及熔盐储能领域转化。
从导热油到高温熔盐，从给水到压缩空气，不同介质在极端工况下呈现迥异的物性特征与测量挑战：高温熔盐易凝固、强腐蚀、声速随温度剧烈漂移；导热油低流速、高振动、粘度宽幅变化；给水与蒸汽则面临高压、两相流及热冲击考验。川仪股份以高温超声波流量计、抗振型涡街流量计、电磁流量计、质量流量计、热式气体流量计为核心，构建了覆盖光热发电全场景的全系列产品矩阵。本文将从产品技术、研发体系、实验校准、智能制造、工程实践五个技术维度，系统阐述川仪如何依托核电级技术积淀，实现“从核级应用到民用光热的关键跨越”。
01 光热发电全流程测量需求：不止于熔盐

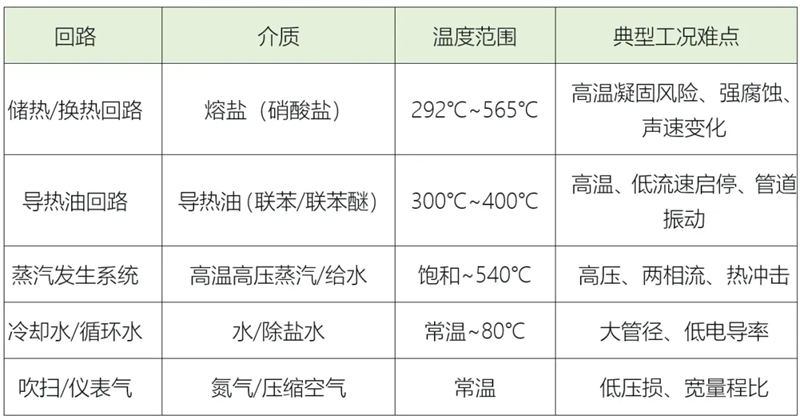

一个典型的光热电站（塔式或槽式）包含以下关键测量点：
长期以来，熔盐和导热油的高温测量主要依赖进口超声波和涡街流量计，不仅价格昂贵、交期长，而且售后服务响应慢，成为光热装备国产化的“最后一公里”堵点。川仪股份针对每一类痛点，开发了对应的高可靠性产品。
02 全系列产品矩阵：覆盖光热每一个测量点
1. 高温熔盐测量：SFC系列耐高温超声波流量计
技术突破
SFC系列的技术基底源于核电主给水超声波流量计——该产品与上海核工程研究设计院联合攻关，针对CAP1400等大型先进压水堆核电机组的主给水测量需求，实现了高温高压工况下流量、温度、压力的精确测量，核反应堆热功率测量不确定度小于1%。2024年通过中国核能行业协会鉴定，被认定为国内首创、国际先进
核心优势
- 耐温极限：采用金属波导耦合技术，换能器不直接接触介质，通过多层隔热结构隔离高温，耐受600℃介质温度，压力等级ANSI 2500。
- 多声道流场补偿：标配2声道或4声道，采用高斯-勒让德积分算法，在直管段仅3D的紧凑布局下保持±0.5%精度。内置温度-密度-声速动态补偿，适应介质物性剧烈变化。
- 在线可维护：探头模块化插拔，无需停流、无需切割管道即可带压更换，单次更换对测量重复性影响小于0.07%，全生命周期运维成本降低约40%。
- 材料与密封：本体管道采用耐腐蚀材料，腐蚀余量不小于1.0mm；对焊V型坡口连接，承压焊缝100%射线检测，密封等级不低于V级。
2. 导热油测量：VFT增强型涡街流量计
导热油是槽式光热电站及部分塔式电站的核心传热介质，其测量难度不亚于熔盐：工作温度300℃~400℃，夜间或低负荷时流速可低至0.3~0.5m/s，且导热油循环泵连续运行产生强烈振动（加速度可达1g以上）。传统涡街在低雷诺数下旋涡强度弱、振动干扰大，极易出现信号丢失或误计数。
川仪VFT增强型涡街流量计专门针对此类恶劣工况设计：
核心技术
- 双探头FFT频谱分析：采用独特的探头设计对管道的振动进行信号补偿。通过FFT分析，在强背景噪声中提取真实涡街频率，即使在管道振动强度高达1.5g的情况下仍能稳定测量。
- 宽量程与低流速：液体下限流速低至0.5m/s，量程比最高可达1:40，完美覆盖导热油启停阶段的低流量监测需求。
- 探头不接液、在线更换：采用升力式悬臂梁尾翼优化设计，探头与介质通过机械零部件完全隔离，极大延长使用寿命。同时支持在线更换探头（无需停流）。
- 高温型：介质温度范围-40℃~400℃，完全覆盖导热油工况。
- 精度：液体最高精度读数的±0.75%，气体/蒸汽±1.0%，重复性为准确度等级的1/3。

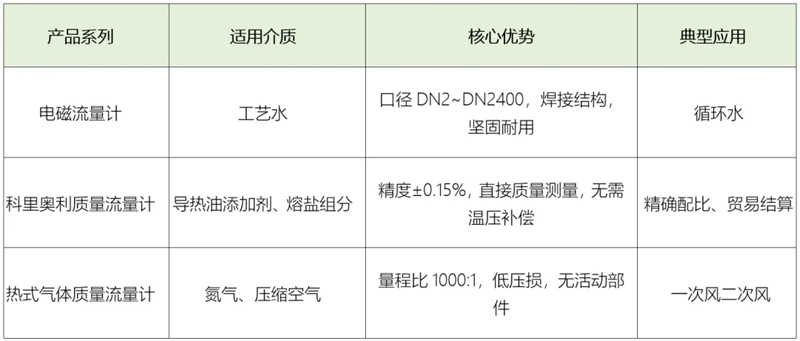

3. 其他配套仪表
03 硬核能力：从研发到制造的全链条支撑
国产化替代不能仅靠“价格优势”，必须拿出与国际一线品牌同等甚至更优的设计验证数据。川仪股份在以下方面构筑了核心竞争力。
1. 研发体系：川仪研究院
川仪建立了“9大技术中心+多个产品研究所”的研发架构，涵盖材料元件、操作系统、电气驱动、核电仪控、工业通信、智能终端、科学仪器、开放智控、计量检测等方向。其中流量仪表研究所专门负责电磁、涡街、超声、质量等流量测量技术的正向设计与迭代。
研发团队拥有首席科学家2人、首席专家7人、首席工程师78人，工程师及技术人员374人，形成了从基础研究到工程应用的完整人才梯队。
2. 知识产权：专利与软著
截至2024年，川仪流量仪表共获得：
- 发明专利30项（有效）
- 实用新型专利69项（有效）
- 外观设计专利27项（有效）
- 软件著作权21项（涵盖电磁流量计、超声波热量表、热式质量流量计、科里奥利质量流量计、数据运营分析系统等）
关键专利覆盖：
- 涡街流量计抗干扰信号处理（ZL 201611184526.5）
- 超声波流量计传播时间计算方法（ZL 201710090304.5等）
- 电磁流量计高频励磁非稳态信号处理（ZL 201711158692.2）
- 科氏质量流量计质量/密度标定系统（ZL 201611039840.4等）
- 热式气体质量流量计信号线性化电路（ZL 202210943756.4）
此外，川仪还主导或参与制定了多项国家标准，如GB/T 29815（基于HART协议的电磁流量计通用技术条件）、GB/T 29818（基于HART协议的质量流量计通用技术条件）、JB/T 9248（电磁流量计）等。
3. 实验与校准能力：CNAS认证，数据可追溯

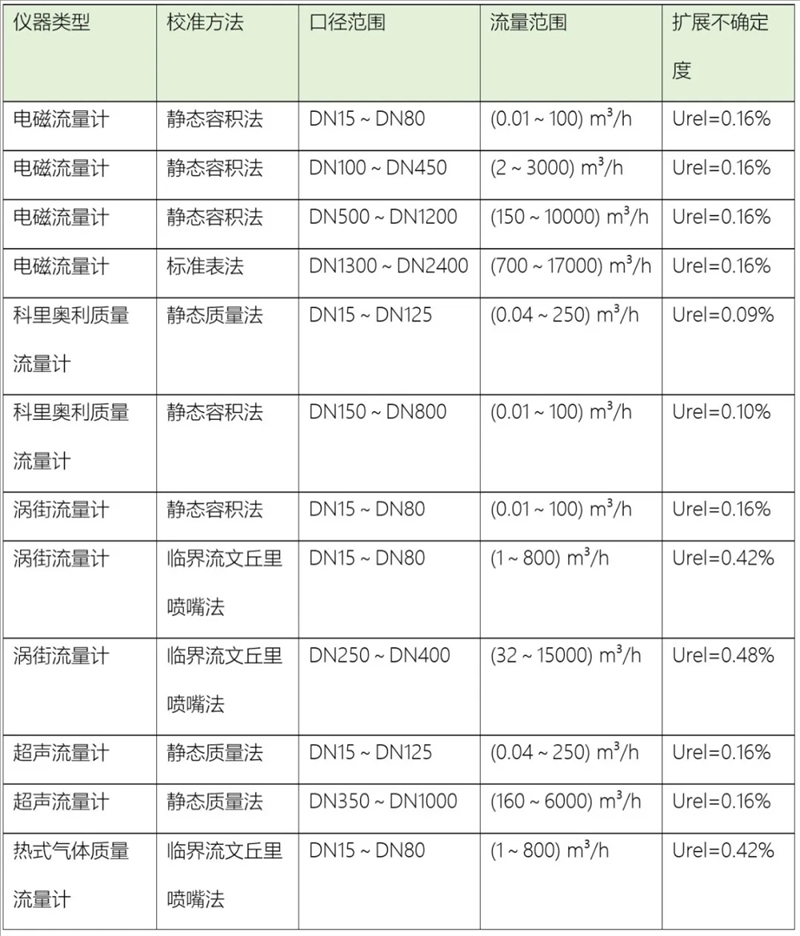

川仪流量仪表校准实验室已通过中国合格评定国家认可委员会（CNAS）认可，注册号：CNAS L6467，符合ISO/IEC 17025:2017要求。实验室具备覆盖电磁、涡街、超声、科里奥利质量、热式气体、差压、涡轮、浮子等全系列流量仪表的校准能力，测量范围和扩展不确定度（k=2）如下：
关键试验数据：
- 高温换能器长期老化试验：300支样品、18个月高低温冲击，时间差变化＜1ns，信噪比＞30dB。
- 抗振动试验：正弦扫频5Hz~500Hz，0.75g~1.5g，各声道零点漂移＜0.2ns。
- 在线更换重复性试验：10次插拔，示值误差标准差0.0634%，不确定度0.179%。
- EMC试验：静电放电、电快速瞬变脉冲、浪涌、工频磁场等全部通过，试验前后静态零点变化在1ns以内。
4. 智能制造与质量体系
川仪在两江新区建有智能制造基地，实现从原材料复验、自动焊接、精密加工到总装的全流程数字化追溯：
- 自动焊接：采用激光焊接、真空钎焊、链式炉密封等先进工艺，焊接工艺评定覆盖316H、哈氏合金等高温合金，100%射线或超声检测。
- 高精度加工：声道位置加工误差±0.1mm，声道角度误差±0.1°，三坐标测量验证。
- 清洁度控制：核电级清洁规程，去离子水清洗，无绒布擦拭检验，确保熔盐回路无污染。
- 供应链自主可控：换能器、波导、电子模块等核心部件自主研发生产，交货期缩短至2~3个月。
04 工程实践：从实验室到自主可控装备的跨越

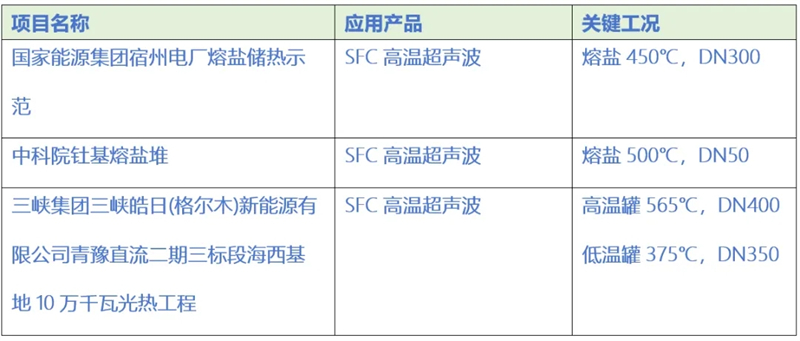

在国家能源集团宿州电厂熔盐储热示范项目中完成交付与验证：
05 结语：跨越，仍在继续
从核电主给水到光热熔盐，从实验室的18个月老化试验到电站现场的连续可靠运行，川仪流量仪表用数据证明了国产高端仪表的实力。国机仪器仪表集团的成立，为这一跨越注入了更强大的产业资源与整合能力。
我们深知：每一个测量数据，都关乎电站的安全与效率；每一次国产化替代，都是对产业链自主可控的贡献。川仪流量将继续与设计院、业主、高校协同创新，持续迭代极端工况测量技术，让中国光热发电用上真正可靠的“中国表”。
因为专注，所以精准；因为自主，所以安全。
